钢结构厂房技术参数

 荆州某单层厂房采用单跨双坡轻型门式刚架，钢架跨度为27m，高度为9m，共11榀钢架，柱距9m，屋面坡度取1/10。刚架为等截面的梁、柱。屋面及墙面均采用彩色压型钢板，檩条及墙梁均采用冷弯薄壁卷边C型钢，间距为1.5m ，材料采用Q235钢材，焊条采用E43型。

荷载： 恒载：彩色压型钢板   0.35KN/m2

檩条           0.06KN/m2

活载   层面活载和雪载    0.3KN/m2

风荷载             0.35KN/m2

地震：地震设防6度，设计地震分组为一组，设计基本地震加速度值0.05g

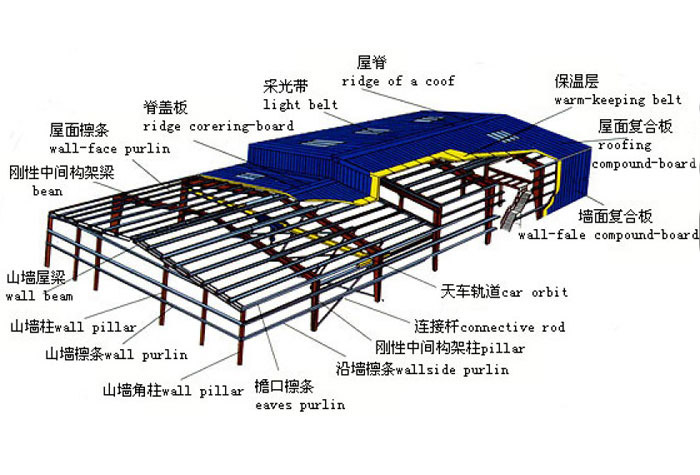

钢结构厂房结构图

钢架布置简图

该厂房长度60m，跨度27m，共有11榀刚架，由于纵向温度区段不大于300m、横向温度区段不大于150m，因此不用设置伸缩缝，檩条间距为1.5m。

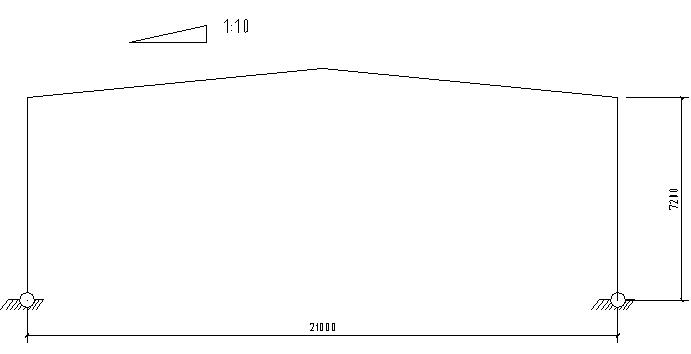

钢架里面图

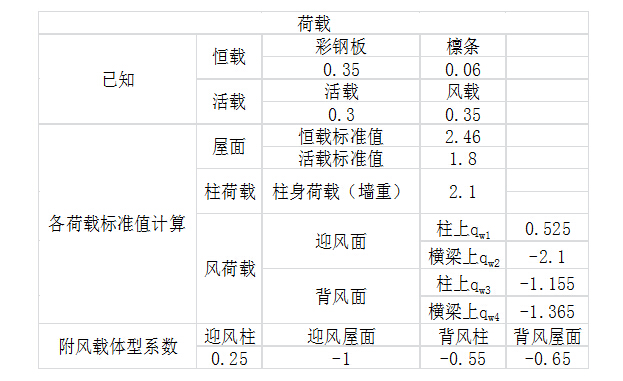

一、荷载计算如下表：

二、荷载简图

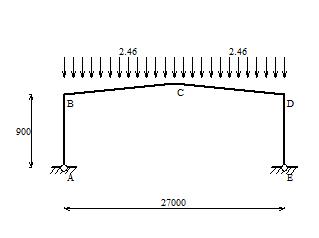

1、恒载

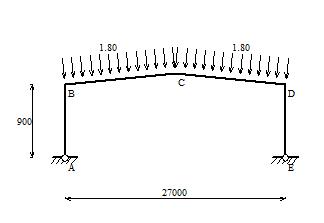

2、屋面活载

3、风荷载

4、荷载
